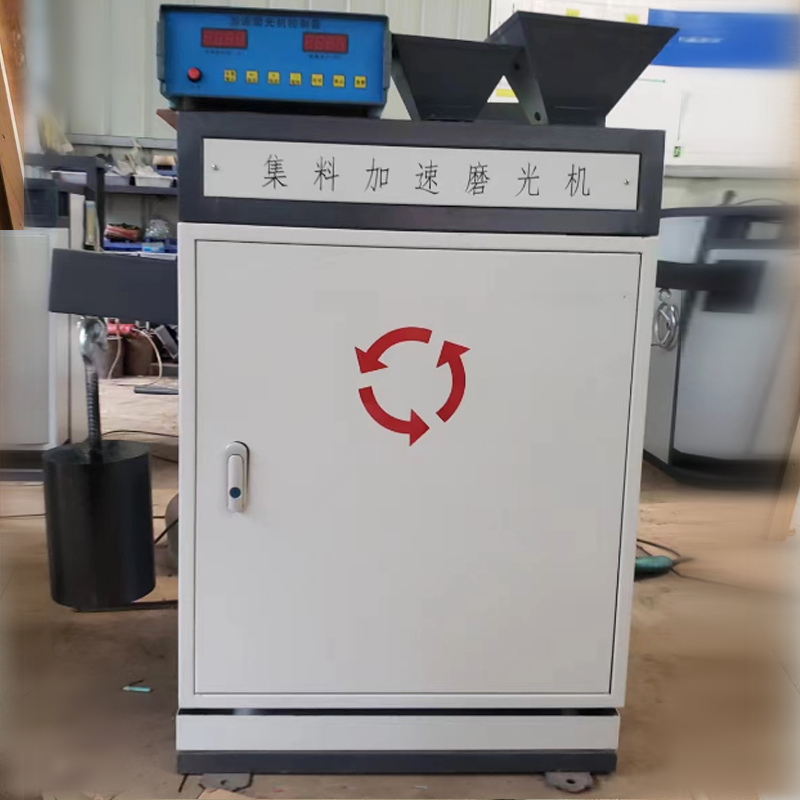

JM -III型新標準集料加速磨光機

一、用途

本儀器適用于室內模擬汽車輪胎對公路路面的磨光作用，通過對路面所用骨料進行加速磨光，借以測得骨料的抗磨光性能，從而為選用合適的面層骨料鋪筑不同摩擦系數要求的路段以及為合理開發利用石料資源提供科學依據，為縮短防滑路面的研究周期創造條件，為研制優質人造骨料提供技術參考。該型號的加速磨光機是按最新國家行業標準JTG 3432-2024《公路工程集料試驗規程》T0321-2024技術標準，并吸取國外同類機型的優點而制造的，整機結構緊湊，溜砂溜水均勻準確，是替代進口同類產品的理想機型。

二、結構

1、傳動機構：包括電機、皮帶輪、橡膠輪總成等，用于傳遞動力、改變速比。

2、道路輪裝置：用于安裝試件14塊。

3、溜砂裝置：由貯砂斗，支架組成，用于存貯磨料和控制流砂。

4、供水系統：包括儲水支架、供水器皿、流量計、水管，用于控制水量。

5、荷載調整機構:包括手輪、凸輪，用以支撐配重，調節橡膠輪與道路之間的壓力。

6、配重裝置：包括杠桿，配重及護套等，用以保證對道路輪的規定壓力。

7、試模，試模蓋：用于制作石料磨光試件。

8、電器控制裝置：用于控制道路輪所需轉動圈數及工作時間的多少。

三、技術參數

1、電源電壓：AC380V    50HZ〖 注意三相四線 〗

2、道路輪轉速：320±5轉/分

3、橡膠輪對道路輪上試件總壓力：725±10N

4、橡膠輪：Φ200mm  寬44±2mm  硬度69IRHD±3IRHD

其中：標記C橡膠輪用于磨粗砂，標記X橡膠輪用于磨細砂

5、金剛砂：（30號棕剛玉，380綠碳化硅）

四、安裝、試機

儀器應安裝于牢固、平穩的水泥混凝土基礎上，用底腳螺栓固定。安裝后應先用普通水平儀校正水平位置，然后旋緊螺母。

安裝后將試件安裝在道路輪上，接通380V電源，打開控制器面板上電源開關，再按啟動按鈕，轉動荷載調整手輪，使橡膠輪緩緩壓向道路輪，檢查道路輪運轉情況是否正常。調節粗、細砂調整閘板，檢查進料、上料是否轉動平穩，有無異常響動。然后分別把粗、細砂裝入料斗，用閘板確定粗、細砂的溜量，調整好后就可確定該位置，下次試驗無須再調整。

五、安裝試件

用試模制好的12塊試件（6種石料品種2塊）分作兩輪試驗，1種集料賦以相鄰兩個編號，標準試件為13、14號，每一輪按1-12的順序，將同一種石料兩塊試件編成一組共六組。另兩塊標準試件與六組石料的兩塊試件按1—14的順序排列后，按下表規定的位置安裝與道路輪上。

注意：每一輪在1號8號位置安裝標準試件。

安裝時每?jī)蓧K試件間加墊一片與試件模斷面相仿，但又略低于試件高度1-2mm，厚度為1mm的石棉墊片。根據具體情況亦可不墊或多加此墊片。然后將外側端板螺釘擰緊。用木槌邊敲打端板，邊擰緊所有螺釘，這樣避免磨光過程中試件斷裂、松動情況。

六、磨光試件

1、試件的加速磨光應在室溫20±5℃的房間內進行。

2、把標記“C”的橡膠輪安裝在調整臂上，蓋上道路輪罩。

3、把粗金剛砂（30號）加入大儲砂斗，給儲水支架上供水器皿加滿水，調節流量計，使水暫時中斷。

4、在控制器上按下轉數設定開關，按工作3h設定轉數5760轉，然后按下控制器上啟動開關啟動磨光機開始運轉。轉動荷載調整手輪，使橡膠輪緩緩壓在道路輪上，此時立即調節流量計，水的流量勻?yàn)?/span>20-34ml/分。使金剛砂溜砂量控制在27±7g/min。

5、在試驗進行到1h±5min和2h±5min時，中斷試驗（注意不要按下面板上復零按鈕和電源開關）用毛刷消除箱體上和沉在機器底部積砂槽中的金剛砂，在3h之時即轉數顯示屏上顯示576010轉時磨光機自動停止。轉動荷載調手輪托起調整臂，使橡膠輪對道路輪壓力為零，清洗道路輪和試件，除去后有殘留的金剛砂。

6、卸下C標記膠輪，更換為X標記膠輪。

7、換上細金剛砂（380號）至小儲砂斗里，然后按下控制器上電源開關啟動磨光機開始運轉，轉動荷載調整手輪，使橡膠輪緩緩壓在道路輪上，細金剛砂流量為3±1g/min，水的流量為5-8ml/分，先磨2h后停機做適當清潔，檢查機器后，再磨1小時至5760轉時自動停機。

七、橡膠輪的拆換

當橡膠輪在磨光實驗中過度磨損，必須換橡膠輪。新橡膠輪使用前，應進行初始磨耗，在安裝好試件的道路輪上，C輪使用粗金剛砂，X輪用細金剛砂分別預磨6小時，然后方可投入正常試驗。

橡膠輪拆換時將橡膠輪罩子卸下，然后旋轉并拔出橡膠輪螺桿，用手將廢橡膠輪從調整臂上卸下，換上新的，再將橡膠輪軸裝好，把橡膠輪罩子重新裝上即可。

八、測定磨光值

將試件從道路輪上卸下清洗，去除所有殘留的金剛砂，用毛刷清洗石料顆粒間的空隙，清洗后將試件表面向下放在18-20℃的水中2h，從水中取出試件用擺式摩擦系數測定儀測定磨光值。

擺式儀測定步驟

1、恒溫：在試驗前兩小時和實驗中應使室內溫度控制在20±2。

2、調零：將擺式儀固定在測試平臺上，松開固定把手，轉動升降把手使擺升高并能自由擺動，然后鎖緊固定物把，轉動調平螺絲，使水準泡居中，當擺從右邊水平位置落下時，指針應指零，若指針不指零，應擰緊或放松指針調節螺母，直至空擺指零。

3、固定試件：將測試試件固定在儀器下面的測試平臺上，使擺可在其上面擺過，試件中心正對著擺軸。試件擺放應使滑動方向與試件在磨光機上的行車方向一致。

4、測試：調節擺的高度，使滑塊居于試件輪跡中心并且滑動長度為76mm，用灑水壺噴灑清水潤濕試件表面，注意不要使滑塊改變固定位置，將擺向右運動，按下釋放開關，使定位卡環進入釋放開關槽，并使擺桿處于水平釋放位置，同時用左手撥動指針與擺桿軸線平行，按下釋放開關使擺向左運動，當擺達到最高位置后下落時，用左手將擺桿接住，讀取指針?biāo)肝恢玫闹?，重?fù)測試5次，每次都要潤濕試件，記錄測量結果。準確到1個單位。

5、一塊試件重復測試5次，五次讀書最大值和最小值之差不得大于3，取五次讀數平均值為該試件的磨光讀數。

6、一種集料重復測試兩次，每次需要同時對標準集料進行測試。

7、兩次平行試驗4塊試件（每輪2塊）的算術平均值，代表該組石料的磨光值，但4塊試件磨光值之差不得大于4.7，否則試驗作廢，應重新試驗。

注意：擺式儀使用新橡膠片前，應使它在干燥的試塊上（不

同于磨光后的試件）擺10次，并在濕潤的試塊上擺20次，且注意橡膠片要防止和油污染。

九、試驗

1、設定所需轉數，按規范計算，撥碼開關應撥在5760處，即5760X10=57600轉。

2、打開電源，顯示器亮，如顯示數不為零，請按零鍵復零。

3、在試驗前，應先啟動電機，然后轉動荷載調整手輪，使橡膠輪緩緩與道路輪接觸，直至完全壓在試件上，帶動道路輪工作。

注意：橡膠輪壓在道路輪的試件上時，不可開機！

4、送砂控制，砂型選擇，則通過控制器上砂型選擇〖粗砂〗/〖粗砂〗按鈕控制，其中只能有一臺電機轉動，不允許兩臺電機同時轉動。電機的轉動速度為定速每分鐘五轉，砂的流量由砂斗中的閘板控制，當調到適當位置后，在下次試驗時，即不需再次調整，而只需控制器面板上的開關即可控制送砂電機的旋轉。

5、當?shù)缆份嗈D(zhuǎn)到規定圈數后，試驗會自動停機。如在試驗過程中，想暫時停機，可按停止鍵，如再想恢復試驗，則再按啟動鍵。

6、當試驗中通停電，請不要關閉控制器面板上的電源開關，

所轉過的圈數將會被儲存起來，來電時重新顯示所轉過的圈數。

7、當試驗結束時，請關閉面板上的電源開關，以節約機器內部的電池。

8、流水速度可通過調節流量計進行控制。

十、注意事項

1、開機前查看電源，供電電壓使用380V交流電。

2、磨光過程中注意整機防潮，以免損壞電機。遇突然停電，請不要關閉面板上的電源開關和復零按鈕，以免轉數顯示記錄丟失。

3、實驗過程中要按正確步驟進行，以免轉數顯示記錄丟失。

4、儀器安裝時應注意橡膠輪及道路輪應自由不受干擾的轉動，兩輪徑向位置偏差不可大于0.08mm，保證磨光的均勻性。

5、磨光過程中注意控制流水量，切勿過大而使溜砂不暢，而滯留槽中。

6、試件發現松動、斷裂情況應及時更換試件及石棉墊片。

7、及時清除積砂，試驗時切不可斷水，及時給供水器皿加水。

8、當不進行試驗時，應轉動荷載調整手輪將杠桿升起，橡膠輪上不應有任何荷載，以防橡膠輪變形，影響磨光。

9、每次試驗結束，需清洗積砂，擦拭干凈，給道路輪軸、大小同步帶輪軸加潤滑油。
